快速路照明解决方案
【概要描述】快速路车道比较宽广照明设计上只需考虑机动车道的照明即可,路面照度要求控制在20-30lx。
- 分类:解决方案
- 作者:
- 来源:
- 发布时间:2020-03-25
- 访问量:16
详情

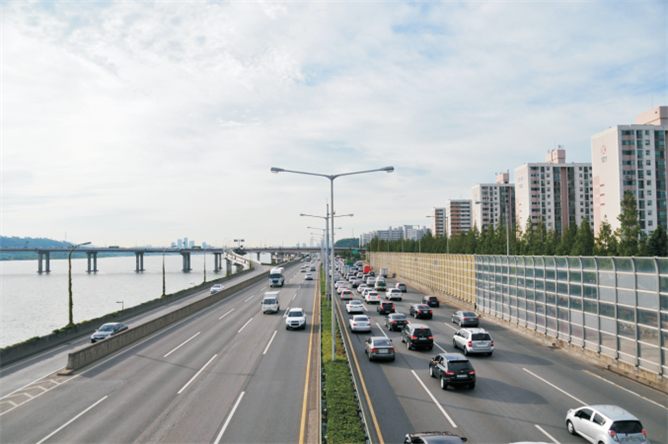

城市中距离长、交通量大、为快速交通服务的道路。设有中央分隔带,具有四条以上机动车道,全部或部分采用立体交叉与控制出入,供汽车以较高速度行驶的道路,又称汽车专用道。快速路的设计行车速度为60-80km/h。
![](/repository/image/qc02_wUiRFO4e8aDRdz4gA.png?k=1578647003000)
快速路一般车道比较宽广,而且大部分不设人行道,所以照明设计上只需考虑机动车道的照明即可,可根据环境要求采用两侧布置和中心对称布置的方式,路面照度要求控制在20-30lx。
采用布置方式:
![](/repository/image/e7ygAKptSBeoeGwza2kAIw.png?k=1578647003000)

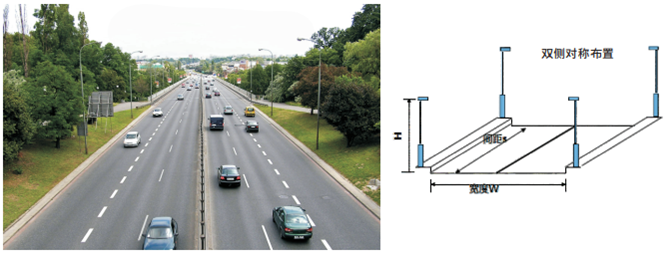

灯具相对排列在道路两侧,这种双侧对称布置方式适合于宽路面。要求灯具的安装高度不小于路面有效宽度的一半。
![](/repository/image/Qydg72l-Tt2dpUgv4A_JCw.png?k=1578647003000)

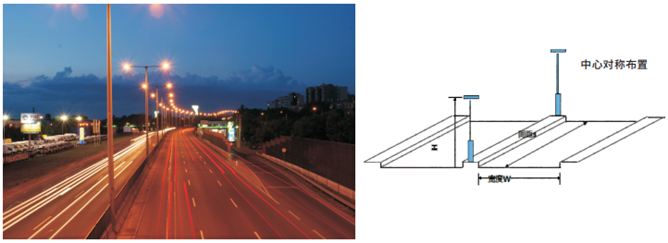

适合于有中间分车带的双幅路。灯具安装在位于中间分车带的Y形或T形灯杆上。灯具的安装高度应等于或大于单向道路的有效宽度。可以获得良好的视觉诱导性。

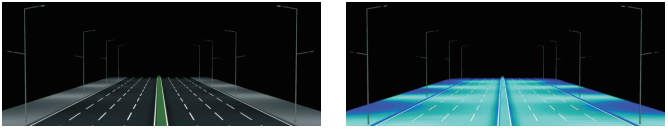

3D效果模拟(以双侧对称布置为例)
![](/repository/image/kwZRnpdRT8iaBoIUHjgh4w.png?k=1578647003000)
![](/repository/image/bVZ5FEHJQCqdvfww0ge6pQ.png?k=1578647003000)

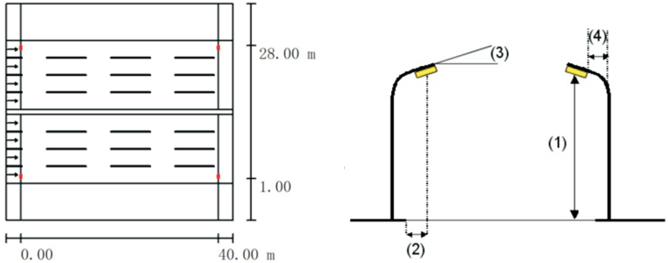

灯具光通量: 33000Lm 光强最大值
光源光通量: 33000Lm 角度70°:535cd/kLm
瓦数: 300.0W 角度80°:137cd/kLm
排列: 双排,相对 角度90°:21cd/kLm
灯杆距离: 40.000m 在能够与下部垂直线形成规定角度的所有方向上(照明装置安装正确)
安装高度(1): 13.000m 安排符合光强等级G2.
光点高度: 13.046m 安排符合眩光指数等级D.0.
突出(2): 1.509m
吊杆角度(3): 10.0°
悬臂长度(4): 1.500m

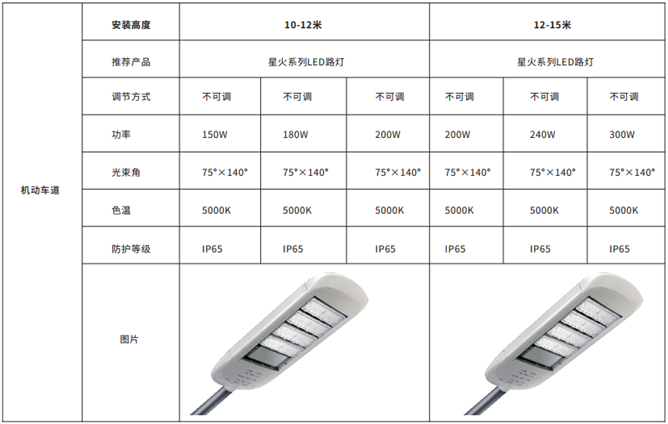

快速路灯具推荐
![](/repository/image/1VRp5qKJSKCKavy5va0jVA.png?k=1578647003000)
